Comment la mauvaise qualité de votre réseau électrique impacte vos équipements
Les exploitations agro-industrielles et unités de méthanisation font face à des pannes prématurées de moteurs, variateurs et cartes électroniques, éléments cruciaux de leurs installations. La cause principale n’est souvent pas mécanique mais électrique : surtensions, harmoniques, déséquilibres de phases fragilisent vos équipements et perturbent la production. Analyser votre réseau, détecter les anomalies et planifier les interventions permet de prolonger la durée de vie de vos équipements, sécuriser la production et réduire les coûts liés aux pannes et aux remplacements prématurés.
Les causes principales de défaillance des équipements électriques
Surtensions, microcoupures et chutes de tension
Les moteurs, variateurs et cartes électroniques sont extrêmement sensibles aux variations de tension. Dans les exploitations rurales et agro-industrielles, ces anomalies électriques provoquent des arrêts intempestifs qui stoppent la production, une détérioration prématurée des cartes électroniques et automates de pilotage, ainsi qu’une usure accélérée des moteurs d’agitateurs, pompes ou ventilateurs.
Exemple concret : Sur un site de méthanisation, un variateur d’agitateur non protégé peut tomber en panne après seulement 18 mois, alors qu’il est conçu pour 10 ans.
Déséquilibres de phases et énergie réactive : L’usure prématurée
Un déséquilibre entre phases entraîne un échauffement inégal des moteurs et accélère le vieillissement des enroulements. De plus, une énergie réactive excessive provoque un gaspillage énergétique, des pertes thermiques et des pénalités TURPE, impactant directement les coûts d’exploitation.
Ces problèmes sont fréquents dans les stations de pompage, silos automatisés, groupes de froid et ventilateurs de séchage.
Harmoniques électriques et pollution réseau
Les harmoniques, générées par les variateurs de vitesse, moteurs asynchrones, onduleurs photovoltaïques et alimentations électroniques, entraînent une surchauffe des moteurs et des enroulements, des vibrations et bruits anormaux, ainsi qu’une défaillance prématurée des cartes électroniques de pilotage. Elles provoquent également une surconsommation et une baisse de l’efficacité énergétique.
Dans le secteur agro-industriel, ces effets se traduisent par des interruptions de production sur les pompes, turbines, séchoirs et groupes de traitement du lait.
Impacts concrets selon les filières assimilées-industrielles
Pour les unités de méthanisation

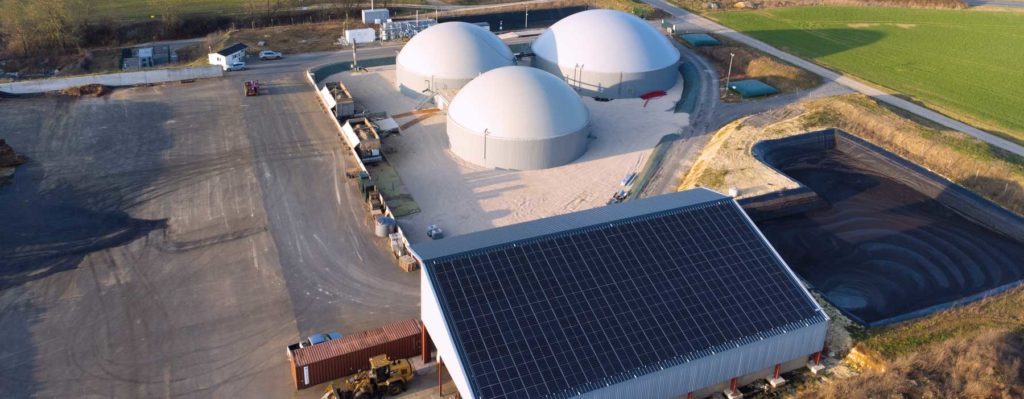

Dans les unités de méthanisation, la mauvaise qualité du réseau électrique entraîne fréquemment l’endommagement des variateurs d’agitateurs et des pompes d’injection. Ces défaillances provoquent une surconsommation énergétique et des pertes de production de biogaz, ce qui se traduit par une baisse du rendement global de l’installation. Les arrêts imprévus perturbent la régularité de la production et augmentent les coûts opérationnels.
Irrigation et stockage d’aliments
Pour les exploitations agricoles équipées de systèmes d’irrigation ou de stockage d’aliments automatisés, les pannes de pompes submersibles ou de ventilateurs sont courantes lorsque le réseau électrique est pollué ou déséquilibré. Ces dysfonctionnements entraînent des retards dans l’irrigation ou le séchage des récoltes, ce qui peut compromettre la qualité des produits stockés et générer des coûts supplémentaires importants pour l’exploitation.

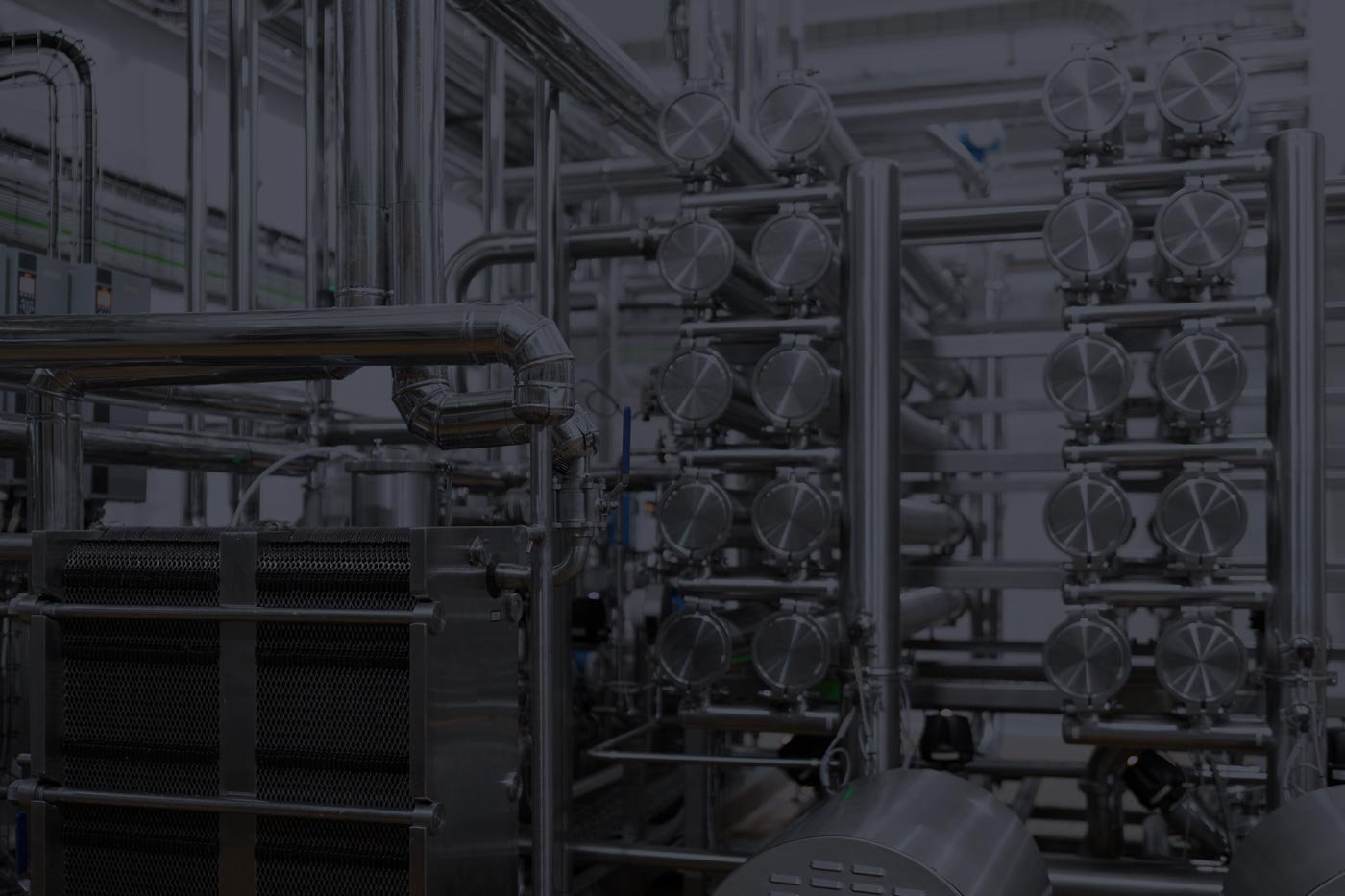

Transformation laitière et élevage

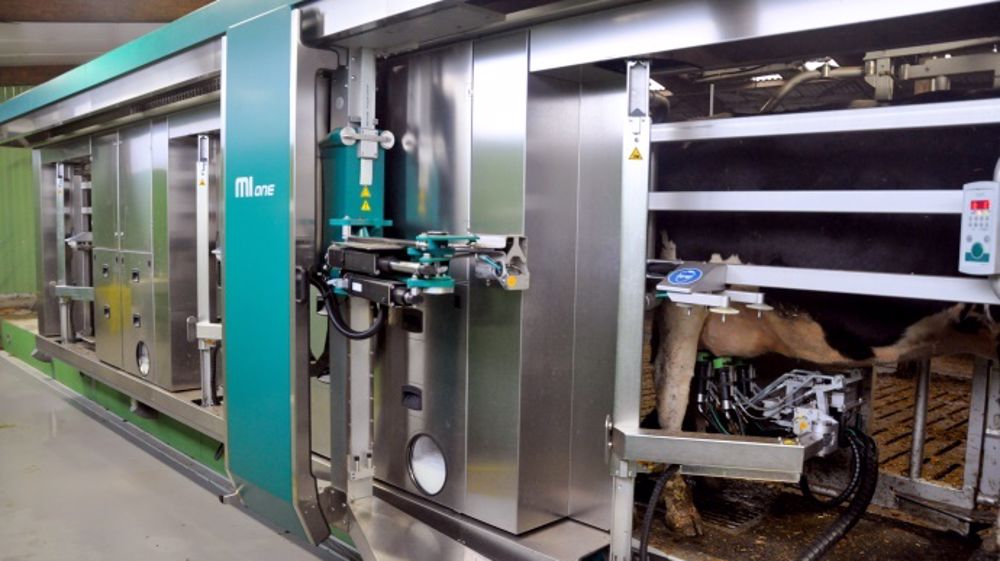

Dans les filières laitières et d’élevage, les cartes électroniques des groupes froid ou des robots de traite peuvent être détruites par des surtensions ou des harmoniques électriques. Ces défaillances provoquent des arrêts imprévus des équipements essentiels, entraînant des pertes de lait, un stress accru et une mortalité animale plus élevée. Les coûts annuels de remplacement et de réparation de ces équipements peuvent rapidement atteindre plusieurs
Diagnostiquer les anomalies électriques
Le prédiagnostic énergétique : détecter les leviers d’optimisation
Le prédiagnostic énergétique dresse un bilan des consommations et du réseau de votre site, et compare sa consommation annuelle de référence avec des installations similaires. Il permet de détecter les postes les plus énergivores, les anomalies de facturation et les pics de puissance, fournissant ainsi une vision claire des leviers d’optimisation.
À partir de ces observations, un mémoire technique est produit : il détaille les constats et recommandations, propose une estimation des économies potentielles et prépare la planification des interventions sur le matériel critique pour sécuriser la production et anticiper les pannes.
Véritable outil d’aide à la décision, ce bilan aide à prioriser les actions et à orienter les investissements sans entrer dans les mesures techniques approfondies.
Les bénéfices d’un prédiagnostic énergétique
Un prédiagnostic énergétique apporte plusieurs bénéfices immédiats. Il permet d’abord une compréhension fine des consommations et des usages énergétiques, indispensable pour piloter efficacement un site. Cette lecture détaillée met en lumière la réalité des postes les plus énergivores et facilite la détection des anomalies de facturation ou des appels de puissance inhabituels.
Autre atout : la comparaison des performances avec d’autres installations similaires. Les exploitants disposent ainsi d’un repère concret pour situer leur consommation, identifier d’éventuelles surconsommations et mieux comprendre l’origine des pics de puissance.
Au-delà du diagnostic, ces données constituent une base solide pour la planification des investissements futurs. En s’appuyant sur des éléments chiffrés, l’entreprise peut arbitrer ses choix avec précision. Enfin, cette analyse contribue à l’anticipation des risques de pannes et d’interruptions, sécurisant ainsi l’activité et la continuité de production.
Solutions pour protéger vos moteurs et cartes électroniques
Filtrage et compensation harmonique

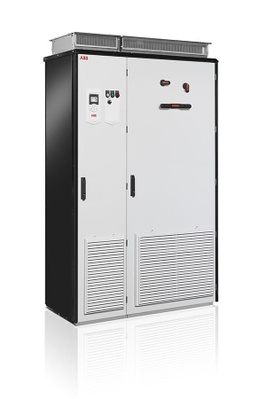

L’installation de filtres actifs ou passifs pour réduire le THD (taux de distorsion harmonique) permet de diminuer la surcharge thermique des moteurs et de prolonger la durée de vie des cartes électroniques. Ces dispositifs contribuent également à améliorer la stabilité du réseau et à réduire les risques de pannes prématurées.
Optimisation de la puissance et pilotage des équipements
Le décalage ou le lissage des pics de consommation permet d’éviter les surcharges et les pénalités liées au TURPE. De plus, la programmation intelligente des variateurs limite les surintensités et protège les automates et cartes électroniques de pilotage contre les chocs électriques.
Maintenance prédictive
Le suivi en continu des consommations électriques et des anomalies permet d’anticiper les dysfonctionnements. Une intervention proactive avant panne réduit les coûts de maintenance, limite les interruptions de production et assure la sécurité des installations.
Conclusion
Un réseau électrique de mauvaise qualité est un risque invisible mais coûteux pour les exploitations agro-industrielles et unités de méthanisation. Grâce à un prédiagnostic énergétique et à la mise en place de solutions techniques adaptées, il est possible de prolonger la durée de vie des moteurs et cartes électroniques, sécuriser la production et réduire les coûts opérationnels.
Contactez nos experts pour analyser vos consommations et améliorer la fiabilité de vos équipements.
Et si votre réseau electrique cachait des économies ?
FAQ
Déséquilibre de phases
Un déséquilibre survient lorsque les intensités des trois phases d’un réseau triphasé ne sont pas identiques. Cela provoque un échauffement inégal des moteurs et peut accélérer le vieillissement des enroulements.
Énergie réactive
L’énergie réactive circule dans le réseau mais ne produit pas de travail utile. Une présence excessive entraîne des pertes thermiques, des surcharges sur les transformateurs et des pénalités sur la facturation, tout en contribuant à l’usure prématurée des moteurs.
Filtrage harmonique
Le filtrage harmonique consiste à installer des dispositifs, passifs ou actifs, pour réduire la distorsion du signal électrique et protéger les moteurs et cartes électroniques de la pollution du réseau.
Harmoniques électriques
Les harmoniques sont des distorsions de la tension ou du courant électrique, générées par certains équipements comme les variateurs, onduleurs ou alimentations électroniques. Elles provoquent surchauffe, vibrations, bruit et détérioration des équipements.
Maintenance prédictive
La maintenance prédictive repose sur le suivi en continu des consommations et anomalies électriques pour anticiper les pannes. Elle permet d’intervenir avant qu’une défaillance ne survienne et de limiter les interruptions de production.
Microcoupures et chutes de tension
Les microcoupures sont des interruptions très brèves de l’alimentation électrique, tandis que les chutes de tension sont des baisses temporaires de voltage. Les deux perturbent le fonctionnement des moteurs, automates et équipements sensibles, entraînant arrêts et usure prématurée.
Pics de puissance
Les pics de puissance correspondent aux moments où la consommation électrique atteint son maximum sur une courte période. Ces pointes peuvent provoquer des surcharges, des déclenchements automatiques ou des surcoûts, et sont particulièrement critiques pour les moteurs et les équipements sensibles.
Surtensions
Une surtension correspond à une augmentation momentanée de la tension au-delà de la valeur normale. Elles peuvent endommager les composants électroniques, provoquer des pannes et réduire la durée de vie des moteurs et automates.
THD (Taux de Distorsion Harmonique)
Le THD mesure la proportion d’harmoniques présentes dans un signal électrique par rapport à la composante fondamentale. Un THD élevé indique une pollution du réseau qui peut provoquer la surchauffe des moteurs, des vibrations et la défaillance prématurée des cartes électroniques.
TURPE (Tarif d’Utilisation des Réseaux Publics d’Électricité)
Le TURPE correspond aux coûts facturés par le gestionnaire de réseau pour l’utilisation des lignes électriques. Des déséquilibres de phases, des pics de puissance ou une énergie réactive excessive peuvent entraîner des pénalités financières liées au TURPE.
https://www.rte-france.com/wiki-energie/comprendre-turpe-5-infos-cles
Variateur de vitesse
Un variateur de vitesse est un équipement électronique qui régule la vitesse d’un moteur électrique. Il permet d’adapter la production à la demande, de réduire la consommation d’énergie et de limiter les chocs électriques sur les équipements.
